作为电工，我们需要了解许多电气仪表，如电流表、万用表、钳形电流表等等。虽然种类很多，但每个仪表都有不同的用途。今天我们将详细介绍电压表及其故障检修方法。在接下来的几天里，我会继续向大家介绍万用表、钳形电流表等各种仪器及其检修方法，请大家继续关注！
一、应用以及路线
测量电路电压的仪表称为电压表，也叫伏特表。电压表通常以伏特(V)为单位，也可以是千伏(kV)或毫伏(mV)。电压表的外观如下图所示：

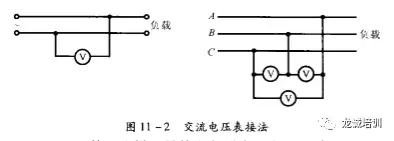

电压表可以分为交流电压表和直流电压表两大类。无论是交流电压表还是直流电压表，都是与被测电路并联连接的，如下图所示。为了不影响电路的工作状态，电压表的内阻通常很大。量程越大，内阻越大。测量较高电压的电压表通常串联着一个电阻，以减小通过电压表的电流。一些老式交流电压表表盘上标有"外附电阻"字样，外附电阻是电压表的附件，必须连接上，否则会烧毁电压表。
直流电压表的接线方式与交流电压表基本相同，只需使电压表上的正负极与电路中的正负极连接一致。在无法直接测量高电压的电气设备中，可以经过电压互感器降压后再接入电压表（图中的接线方法）。
在高压应用中，电压互感器的一次绕组连接在电压较高的线路上，二次绕组连接到电压表的两个接线柱上。电压互感器通常采用标准的电压比值，如3000V/100V、6000V/100V、10000V/100V等。这样，即使电气设备上的电压高达3000V，接入到电压表上的电压只有100V。在使用时务必注意安全。

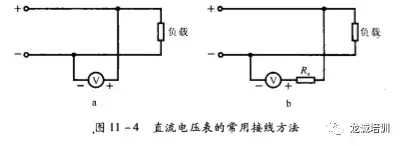

下图显示了直流电压表的常用接线方法。通常情况下，电压表用于测量电气设备线路中的电压。在测量时，可以直接将电压表接入电路中，如图(a)所示。注意，接线时必须确保电压表上的正负极与电路中的电压正负极相对应。如果电压表的测量机构内阻不足够大，而又需要测量较高的电压，就需要增加一个串联电阻R来降低仪表机构的电压。这个电路中的电阻也称为倍压器，如图(b)所示。
二、故障检修
(一)电压表未指示电压
1、故障可能原因：
(1) 电路中的电压未传导或该线路中没有电压。
(2) 电路中的保险丝已断开。
(3) 带有电压转换开关的触点存在不良接触。
(4) 电压表的内部线路断路或线圈断路。
2、检修方法与技巧：
(1) 使用万用表将电压挡测量电压表接线柱上是否存在电压。如果没有电压，应检查线路故障，并进行修复后进行通电。
(2) 检查该支路的保险丝是否熔断，并及时更换保险丝。
(3) 检查换向转换开关的接触点是否可靠。可以使用万用表在断开电源的情况下测量其接触电阻。如果接触不良，需要打开开关进行修复。如果情况严重，需要更换电压转换开关。
(4) 打开电压表，查找内部断线点并进行修复。如果没有断线点，需要使用万用表进行电阻测量，以确保电压线圈是否存在断路。如果存在断路，需要更换线圈。
(二)电压表指示不准确
1、故障可能原因：
(1) 表针弹簧游丝被卡住。
(2) 表针与面板或外罩玻璃发生接触，导致表针阻力增大。
(3) 串联的分压电阻阻值发生变化。
2、检修方法与技巧：
(1) 检查表针弹簧游丝被卡住的原因，并进行修复或更换游丝。
(2) 进行表针校准，将外罩玻璃垫高一些，避免与表针发生接触。
(3) 更换与电压表配套的分压元件。
